按鈕開關的基本原理和工作機制

按鈕開關是一種常見的電氣控制元件，其基本原理和工作機制如下：

1. 結構和應用：按鈕開關是指利用按鈕推動傳動機構，使動觸點與靜觸點按通或斷開并實現電路換接的開關。它是一種結構簡單，應用十分廣泛的主令電器。在電氣自動控制電路中，用于手動發出控制信號以控制接觸器、繼電器、電磁起動器等。

2. 工作原理：

   - 常開觸頭：在按鈕未被按下前，電路是斷開的， 按下按鈕后，常開觸頭被連通，電路也被接通。

   - 常閉觸頭：對于常閉觸頭，在按鈕未被按下前，電路是連通的，按下按鈕后，常閉觸頭被斷開，電路也被斷開。

3. 遠程控制功能：按鍵開關的工作原理還包括一個電磁鐵的吸附裝置。當你把按鍵按下去之后，里邊的電磁鐵就代電產生磁性，然后通過這個吸附裝置把電路接通或者斷開。從而實現了線路的遠程控制等功能。

4. 復合按鍵：復合按鍵是按下按鍵帽時，橋式動觸頭向下運動，使常閉觸頭先斷開后，常開觸頭才閉合；當松開按鍵帽時，則常開常開觸頭先分?jǐn)鄰?fù)位后，常開觸頭再閉合復位。

5. 工業控制中的應用：在工業控制中，按鈕開關可能是電工電路中最簡單的元器件了，但是它確控制著整個控制電路的命脈，所以也叫它“主令開關”。

6. 實際應用：按鈕的工作原理可以用于各種電路中，例如控制燈的開關、子設備的電源開關等。通過按壓按鈕，可以方便地控制電流的通斷，實現對電器設備的控制。

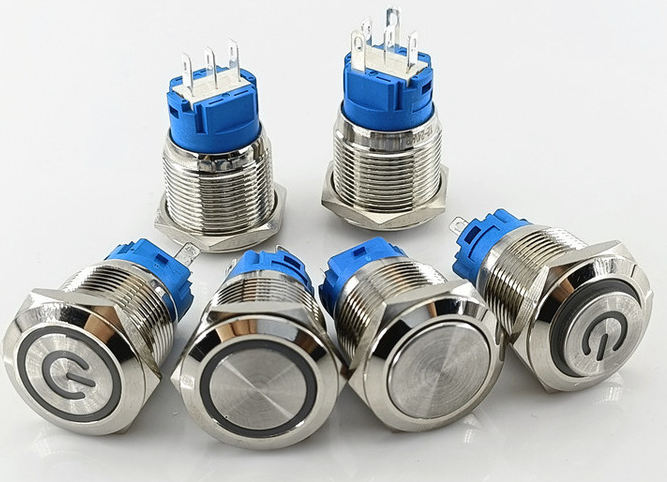

按鈕開關的主要類型和特性

按鈕開關的主要類型包括瞬時開關和鎖定開關，它們各自都有獨特的工作原理和應用特性。

1. 瞬時開關：瞬時開關，也被稱為短暫性開關，是一種在按下時短暫閉合電路的開關。其工作原理基于按鍵觸點的閉合，從而完成電路連接。瞬時開關通常用于需要即時觸發的場景，例如計算器、電子游戲手柄、汽車?yán)鹊仍O(shè)備。在醫療設備中，瞬時開關被用于啟動和停止手術器械。在數字相機中，快門按鈕就是瞬時開關，通過快速按下實現瞬間的照片捕捉。

2. 鎖定開關：鎖定開關，也被稱為保持開關，是一種在按下后保持閉合狀態的開關。其工作原理是通過按下來切換電路的狀態，直到再次按下以釋放。鎖定開關常用于需要保持特定狀態的設備，如電源開關、燈光開關等。例如，汽車中的電動車窗開關通常是鎖定開關，用戶按下開關將窗戶升降到特定位置并保持在那里。

這兩種類型的按鈕開關因其獨特的工作原理和特性，廣泛應用于各種場景，為我們的日常生活和工作帶來了極大的便利。

按鈕開關的使用和維護方法

按鈕開關的使用和維護方法主要包括以下幾點：

1. 正確使用：在使用過程中，需要確保操作正確。例如，對于動合按鈕和動斷按鈕，我們需要清楚它們?cè)诔B(tài)下的開關觸點狀態。同時，我們需要注意實際的負載情況，并確保其在額定值范圍內。

2. 避免過載：過載是導致按鈕開關故障的常見原因之一。因此，需要根據額定值合理選擇和使用負載，避免產生過大的浪涌電流。

3. 定期檢查：定期檢查按鈕開關的狀態和接線情況，可有效預防潛在故障的發生。特別是要留意按鈕按下后接點是否能正常動作，以及按鈕松開后接點是否能正常復位等。

4. 維護保養：保持按鈕開關的清潔度和干燥性，可以延長其使用壽命。在實際操作中，要避免頻繁地按動或長時間按住按鈕。

5. 環境因素：注意防護等級，防止灰塵、水分等有害因素進入開關內部，可能導致絕緣性能降低甚至短路故障。

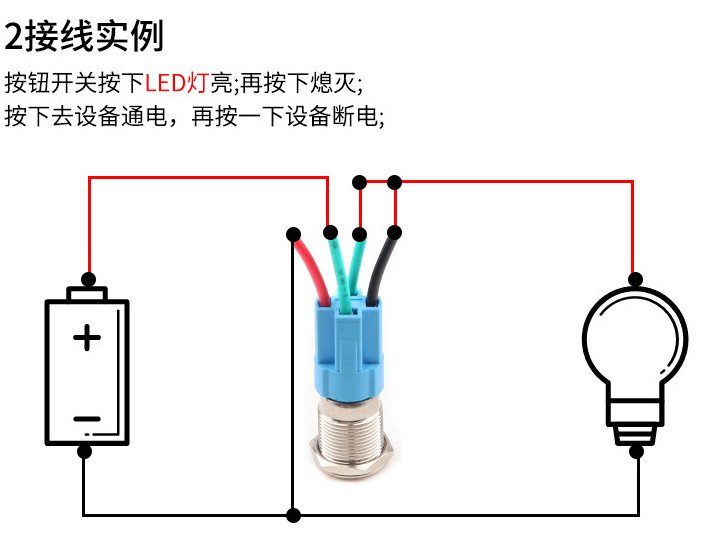

按鈕開關怎么接線

按鈕開關的接線方法因具體的開關型號和用途而有所不同。以下是一種常見的接線方法：

1. 電源線正極接在按鈕1的長閉觸點的一端，長閉觸點另一端用一根電線接在繼電器的控制線圈端子1上。

2. 繼電器的控制線圈的另一個端子2接上2根電線，一根接在繼電器的長開輔助觸點上。

3. 繼電器的長開輔助觸點另一端接在電源負極上。

在進行接線時，需要按照接線圖和參考資料的指示進行，注意端子、引腳、電阻、電特性等的選擇和焊接。同時，也需要注意按鈕開關的類型，例如常閉按鈕開關、常開按鈕開關和復合按鈕開關，因?yàn)椴煌愋偷陌粹o開關其內部結構和電路連接方式可能會有所不同。

按鈕開關怎么拆卸

按鈕開關的拆卸步驟可以根據不同的開關型號和設計有所不同，但以下是一種常見的拆卸方法：

1. 首先確保在進行任何操作之前，已經關閉了相關的電源，以確保安全。

2. 使用合適的工具（例如螺絲刀）將開關的外殼打開。

3. 找到固定按鈕的螺絲或其他連接裝置，并將其卸下。

4. 在確認所有的連接都已斷開后，可以輕輕地把按鈕從開關主體上取下。

需要注意的是，按鈕開關一般由按鈕帽、復位彈簧、橋式動觸頭、靜觸頭、支柱連桿及外殼等部分組成，進行拆卸時需要小心處理這些部件，避免損壞。同時，對于由3根線組成的按鈕開關，更換新開關時，可以把新舊開關并列一起，從舊的按鈕開關位置取出一根再安裝在新開關上。

按鈕開關常開和常閉怎么區分

按鈕開關的常開和常閉觸點的區分方法有多種。首先，可以通過端子的顏色來區分，這是為了避免誤操作，一般會將按鈕帽做成不同的顏色，綠色（或藍色）代表常開觸點，紅色（或粉色）代表常閉觸點。其次，可以從接線端子直接區分常開和常閉觸點，一般來說上端為常閉觸點，下端為常開觸點，這是最簡單的判斷方式，但是這種方法也存在一定的誤差。最后，可以用萬用表準確測量常開和常閉觸點，首先將萬用表調到通斷檔，然后用兩表筆分別接觸按鈕的兩個觸點，如果鳴響，就表示該觸點是常閉點（NC），否則為常開點（NO）。我們可以按下按鈕再次測量檢測，會發現結果與上述正好相反。

對于常開和常閉的具體定義，當主開關合上時，輔助開關也合上，這種輔助開關就叫常開接點，在主開關斷開時也跟著斷開。而當主開關斷開時處于閉合狀態的輔助開關，叫常閉接點，當主開關合上時會斷開。
